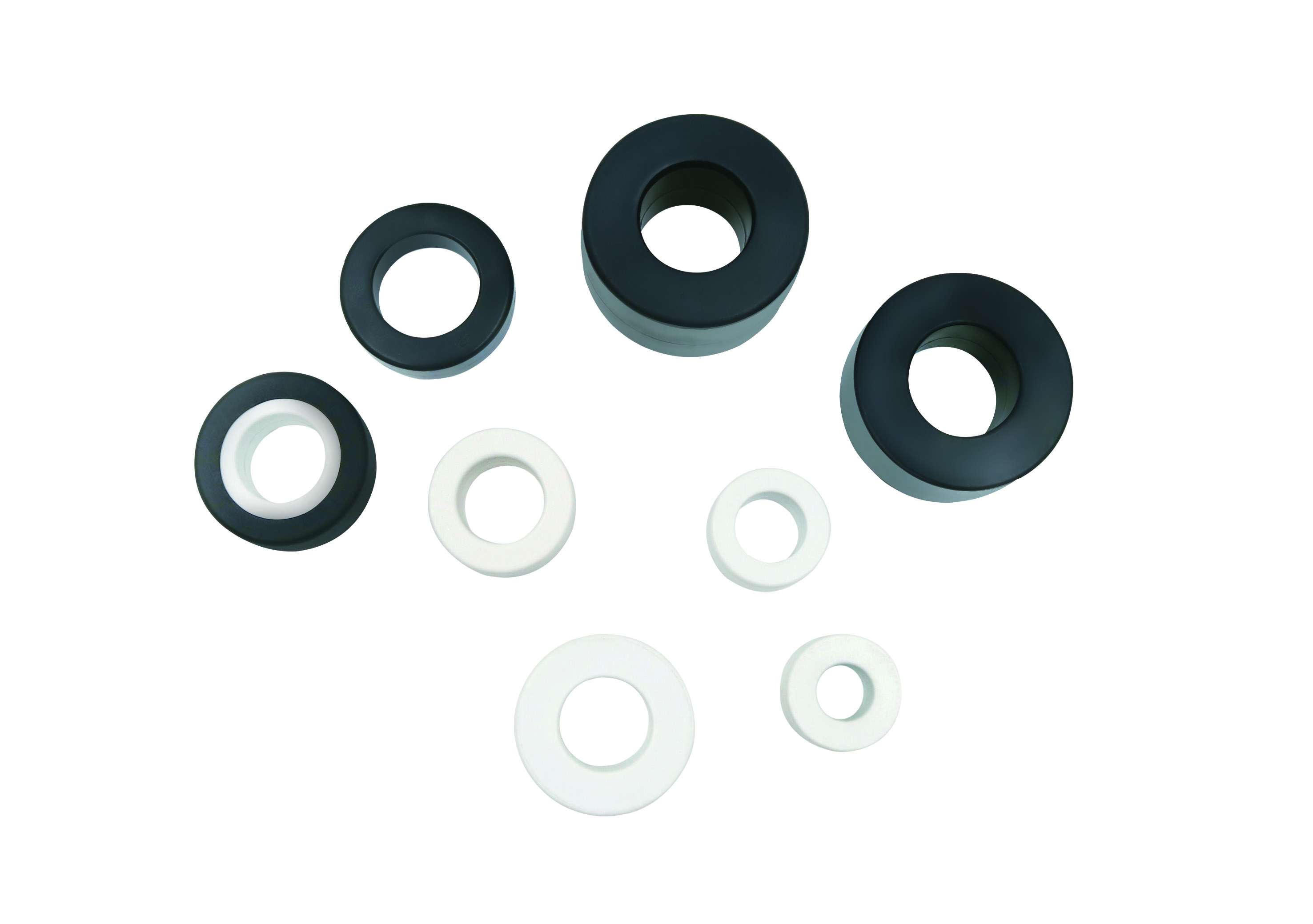

服务器电源滤波磁芯Server power filter cores

服务器电源滤波磁芯是数据中心、云计算设备及高性能计算（HPC）中确保电源纯净性和电磁兼容性（EMC）的核心元件。Server power filter cores are the core components of data centers, cloud computing equipment, and high-performance computing (HPC) to ensure power purity and electromagnetic compatibility (EMC).

服务器电源滤波磁芯

Server power filter cores

服务器电源滤波磁芯是数据中心、云计算设备及高性能计算（HPC）中确保电源纯净性和电磁兼容性（EMC）的核心元件。

Server power filter cores are the core components of data centers, cloud computing equipment, and high-performance computing (HPC) to ensure power purity and electromagnetic compatibility (EMC).



服务器电源滤波磁芯的特点

Features of server power filter cores

•  高频高阻抗：目标频段覆盖100kHz~100MHz（如PFC开关频率通常65kHz~500kHz）；

• High frequency and high impedance: the target frequency band covers 100kHz~100MHz (such as PFC switching frequency is usually 65kHz~500kHz);

•  低损耗高效率：减少磁芯发热（服务器要求MTBF>100,000小时）；

• Low loss and high efficiency: reduce core heating (MTBF > 100,000 hours required for servers);

•  大电流能力：高饱和磁通密度（Bs）支持瞬态峰值电流（如200A短时脉冲）；

• High current capability: high saturation flux density (Bs) supports transient peak currents (e.g. 200A short-time pulse);

•  紧凑化设计：适应高密度电源模块（如1U/2U服务器）。

• Compact design: suitable for high-density power modules (e.g. 1U/2U servers).



典型应用场景

Typical application scenarios

•  输入滤波：

• Input Filtering:



  • AC-DC前端：抑制电网侧传导噪声（如EN 55032 Class A标准）。

  • AC-DC front-end: Suppresses conductive noise on the grid side (e.g. EN 55032 Class A).

  • 48V总线输入：应对钛金电源（80Plus Titanium）的高频纹波。

  • 48V bus input: Handles high-frequency ripple from the titanium power supply (80Plus Titanium).

•  输出滤波：

• Output Filtering:



  • 多相VRM（电压调节模块）：为CPU/GPU供电滤波（如Intel VR13标准）。

  • Multiphase VRM (Voltage Regulation Module): Power filtering for CPU/GPU (e.g. Intel VR13 standard).

  • PCIe电源轨：降低高速信号电源噪声。

  • PCIe Power Rail: Reduces high-speed signal power supply noise.

•  冗余电源模块：并联电源间的噪声隔离。

Redundant power modules: Noise isolation between parallel power supplies.



产品性能：

Product Performance:

高BsHigh Bs

饱和磁感应强度1.2T-1.4T，具有良好抗饱和能力The saturation magnetic induction intensity is 1.2T-1.4T, and it has good anti-saturation ability
高μ值High μ values 高频高磁导率μ= 20000~50000@100kHzHigh frequency and high permeability μ = 20000~50000@100kHz
低磁致伸缩系数Low magnetostriction coefficient 磁致伸缩系数λ=2-3ppm，噪音小Magnetostrictive coefficient λ=2-3ppm, low noise
高居里温度High Curie temperature Tc=570℃，可以使用在高温工况Tc=570°C, can be used in high temperature conditions
高电阻率、低损耗High resistivity, low loss 电阻率达到120 μ Ω·cm，损耗Ps≤25W/kg@20kHz,0.5TThe resistivity reaches 120 μ Ω·cm, and the loss Ps ≤ 25W/kg@20kHz, 0.5T
稳定温度特性Stable temperature characteristics 在-40℃~120℃区间内电感变化±10%Inductance change ±10% in the range of -40°C~120°C





产品选型表：

Product Selection Table:

序号serial number 料号Part number 磁环尺寸Magnetic ring size 成品尺寸Finished product dimensions 单匝电感量Single-turn inductance（10 kHz） 单匝电感量Single-turn inductance（100 kHz）
1 JS1608P1 16*11*8 18.7*9.1*10.2 28uH-53uH 9.5uH min
2 JS2008P1 20*12*8 22*10.2*10.5 38.5uH-70uH 13uH min
3 JS2010P1 20*12*10 22.5*10.8*12.3 12.5uH-25uH 10uH-20uH
4 JS2210P1 22*17*10 24.8*14.9*12.7 / 9.5uH min
5 JS2210P2 22*17*10 24.8*14.9*12.7 / 12uH min
6 JS2221P1 22*17*21 24.7*15*24 61.3uH-102uH /
7 JS2310P1 23*15*10 26*13.1*12.3 / 23.8uH min
8 JS2315P1 23*15*15 25.6*15.1*18.1 60uH-105uH 20uH min
9 JS2310P2 23*16*10 25.2*14.1*17.45 45uH min /
10 JS2310P3 23*18*10 25*16.6*11.4 23uH-44uH 8uH-15uH
11 JS2510P1 25*15*10 28*13.1*12.3 49.5uH-90uH 16uH-31uH
12 JS2510P2 25*16*10 27.5*14*12.7 43.8uH-76.2uH /
13 JS2510P3 25*17*10 27.9*15.3*13.1 45uH min 13uH min
14 JS2510P4 25*17*10 27.9*15.5*12.4 / 21uH min
15 JS2510P5 25*20*10 27.6*17.4*12.8 22uH-38uH 7uH-13.5uH
16 JS2610P1 26*16*10 29.1*14.1*12.8 60uH min /
17 JS2610P2 26*19*10 28.7*16.2*12.4 30.5uH-50uH 10uH-18uH
18 JS2710P1 27*20*10 29*18.3*13 31uH-51uH 10uH-18.5uH
19 JS2810P1 28*18*10 29.9*16.5*12.5 45uH-75uH 14uH-25uH
20 JS2815P1 28*18*15 30*16.3*17.04 80uH min /
21 JS2812P1 28*19*12 30.4*17.1*14.3 45uH-78uH 15uH min
22 JS2912P1 29*20*12 31.9*17.8*14.8 56.2uH-82.6uH /
23 JS3008P1 30*20*8 32.8*18.2*10 35uH min /
24 JS3010P1 30*20*10 32.8*17.6*12.5 45uH min 13uH min
25 JS3012P1 30*20*12 32.8*18.2*14.7 / 18uH-24.5uH
26 JS3012P2 30*20*12 32.8*18.2*14.7 / 21uH min
27 JS3012P3 30*20*12 32.8*18.2*14.7 / 28uH-37uH
28 JS3012P4 30*20*12 32.8*18.2*14.7 / 28uH min
29 JS3015P1 30*20*15 33.8*17.8*17.8 76uH min 18.5uH min
30 JS3015P2 30*20*15 33.8*17.8*17.8 / 30.5uH min
31 JS3015P3 30*20*15 33.8*17.8*17.8 60uH min 33uH min
32 JS3210P1 32*20*10 34.5*17.4*12.9 55.5uH min 13.5uH min
33 JS3210P2 32*25*10 34.3*22.9*12.9 / 13uH min
34 JS3210P3 33*23*10 35.8*21.1*12.9 35uH-60uH 12uH min
35 JS3315P1 33*23*15 35.8*21.2*17.6 51uH-96uH 16.5uH-32uH
36 JS3515P1 35*26*15 39.8*22.8*18.6 35.3uH-49uH 15.2uH min
37 JS3715P1 37*25*15 39.8*22.8*17.9 60uH min 31.5uH-39.5uH
38 JS4010P1 40*25*10 43.4*22.5*14.2 48uH-75uH 15uH-28uH
39 JS4015P1 40*25*15 43.6*21.8*18.5 65uH min 23uH min
40 JS4015P2 40*25*15 43.6*21.8*18.5 / 38uH min
41 JS4015P3 40*32*15 45*28.8*18.7 40uH min /
42 JS4015P4 40*32*15 45*28.8*18.7 7.2-15uH min /
43 JS4515P1 45*30*15 48.7*27*17.8 / 24uH min
44 JS5015P1 50*30*15 54.5*27.2*17.8 75uH-120uH 25uH-48uH
45 JS5015P2 50*32*15 53.7*29.1*18.2 65uH-116uH 21uH-40uH
46 JS5020P1 50*32*20 54*28.3*23.9 85uH-150uH 28uH-54uH
47 JS5020P2 50*40*20 53.5*36.3*23.4 48.5uH-81uH 14uH-28uH
48 JS5920P1 59*40*20 63.5*36.9*24.1 77uH-120uH 25uH min
49 JS6010P1 60*50*10 63.3*42.8*10.9 18uH-30uH 5.5uH min
50 JS6425P1 64*40*25 67.2*37.1*29.1 42uH-53uH /
